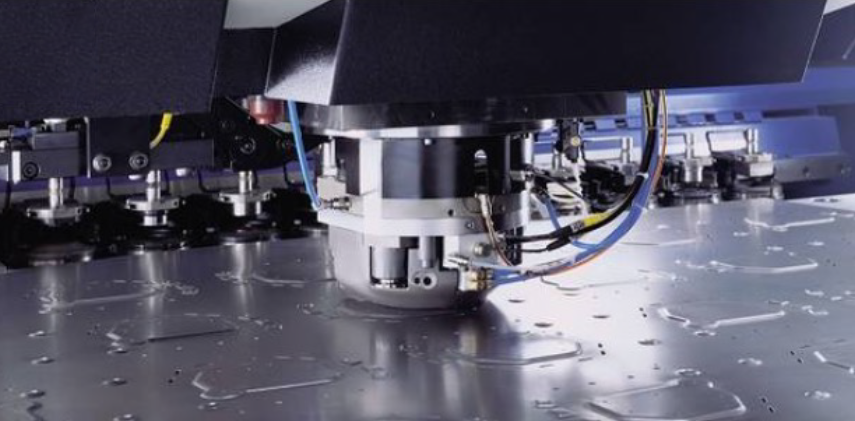

在機床制造領域

液壓鎖緊漲套便如隐士高人一般存在

它隐藏在機床運動件鎖緊單元中

默默在背後發揮着巨大的作用

液壓漲套是在密封的液壓腔内注入介質，通過擰緊加壓螺釘推動活塞或直接加壓來壓縮液壓介質的體積，使液壓介質産生均勻的液體靜壓強。漲套在液壓的作用下産生徑向壓力。由于漲套在整個圓周上抱緊運動構件，使鎖緊力均勻分布在被鎖緊物體表面，所以鎖緊可靠且不會損壞被鎖緊表面。因此，它們可以在沒有軸向運動的情況下夾緊零件，并在很小的空間内産生極高的力。KOSTYRKA®液壓鎖緊漲套尤其适合使用在需要超高壓鎖緊的産品需求中。當卸載壓力時，液壓腔内壓強逐漸減小，内外壁迅速彈性恢複到初始狀态，漲套和被鎖緊件之間産生間隙，負載在被鎖緊件上的正壓力消失，被鎖緊件可自由運動。

針對機床運動件鎖緊單元，昱安提供KOSTYRKA®液壓鎖緊漲套系列，不僅擁有機械式漲套的優點，還在精度、安裝拆卸、安裝空間、工作穩定性等方面彰顯四大核心優勢。

1

安裝和拆卸便捷

可承載高壓鎖緊

液壓漲套通過壓縮液體産生高靜壓強，使其與工件間産生接觸壓力。隻需一個螺釘或外部直接加壓，便能産生液體靜壓強，安裝和拆卸效率相比錐環漲套提高六倍之多。産品制造精良，性能穩定，在高壓鎖緊要求中表現得尤爲出色。

2

軸向定位精度高

液壓漲套通過接觸壓力傳遞摩擦力矩和軸向載荷，相比機械式脹套的軸向預緊來說可提高軸向定位精度，特别适用于對軸向定位精度要求較高的情況。

3

節省軸向空間

通過設計一個能夠容納加壓螺栓或者直接外部加壓的形式即可讓液壓漲套實現鎖緊和放松的功能。液壓漲套完全可以在漲套徑向方向完成安裝和拆卸，不需預留軸向操作空間。

4

徑向位置度保持性好

作爲均勻抱緊的加壓設計，加壓過程中對被鎖緊件的徑向位置度影響幾乎爲零。

KOSTYRKA®液壓鎖緊漲套系列可用于軸類運動件鎖緊、平面運動副鎖緊，其始終爲滿足特定客戶要求而制造的，多種産品型号幾乎可以适應任何安裝空間，鎖緊6-1500mm直徑的不同大小的運動構件，目前已廣泛應用在大型弧齒錐齒輪滾齒機、鑽銑中心工作台鎖緊等領域。

例如KOSTYRKA®軸類運動件鎖緊單元，漲套在油壓的作用下産生徑向鎖緊力，使其均勻分布在被鎖緊物體表面，從而在沒有軸向運動的情況下夾緊零件，并在很小的空間内産生極高的力。

在機械系統中，同樣會常遇到平面運動副鎖緊問題，如平面導軌的鎖緊。此類任務可以采用KOSTYRKA®平面運動副鎖緊，使浮動銅塊在油壓作用下産生壓緊力的方式來實現。

便捷安裝，節省空間

高定位精度賦能精益生産

KOSTYRKA®液壓鎖緊漲套系列

發揮機床運動副設計背後的關鍵力量

助機床制造更可靠更高效
