FFBR/FBSR型面驅動夾具             FFB/FFBH型端面驅動夾具

FFBR/FBSR型端面驅動夾具

采用固定定心頂尖和動力驅動銷結構的端面驅動夾具。

通過一次裝夾可實現軟材料及高硬度材料的工件整個表面的精磨。

FFBR/FBSR型面驅動夾具由機床主軸側面提供動力源，工件由固定中心頂尖定心，可以實現非常高的跳動精度。

FFBR/FBSR型端面驅動夾具的優點

1.   基準點位于工件中心；

2.   跳動範圍：0.002-0.003 mm；

3.   浮動動力驅動組件；

4.   動力驅動銷浮動，用于安全裝載和卸載工件

5.   跳動精度高；

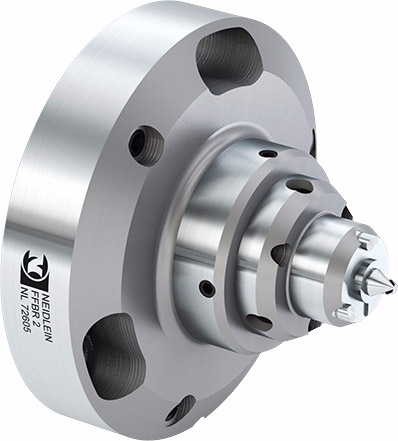

FFBR型端面驅動夾具（帶連接法蘭）

FFBR型端面驅動夾具可通過兩款連接法蘭安裝于機床主軸上，其中一款連接法蘭安裝直徑爲φ140mm，另一款連接法蘭可直接與DIN 702-1 6号主軸頭（DIN55026/28）連接。

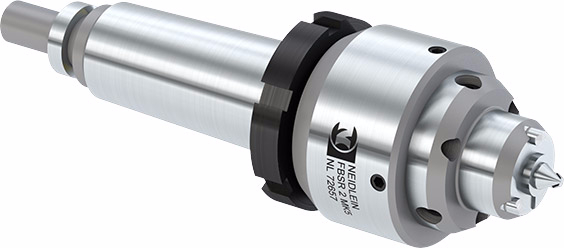

FBSR型端面驅動夾具（帶莫氏錐柄）

FFBR型端面驅動夾具類似，但通過莫氏錐柄和鎖緊螺母與機床主軸連接， 通過調整錐柄内的緊定螺釘，可獲得最高運行精度。

技術參數

端面驅動夾具

可換附件

動力驅動銷

固定定心頂尖

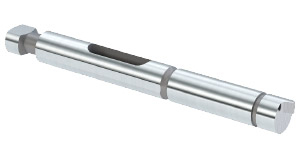

應用案例

磨削

FFB/FFBH型端面驅動夾具

采用固定定心頂尖及動力驅動銷結構的端面驅動夾具。

NEIDLEIN端面驅動夾具夾緊系統通過一次裝夾及最大限度傳遞扭矩，可實現軟材料及硬材料工件整個表面的精磨。

FFB/FFBH型端面驅動夾具由機床主軸側面提供動力源，工件由固定中心頂尖定心，可以實現非常高的跳動精度。

FFB/FFBH型端面驅動夾具最初設計用于車削加工，如今在磨削加工中亦有廣泛應用。FFB / FFBH型端面驅動夾具在不帶動力驅動銷的情況下，通過 Ø100連接法蘭可替代FFBR / FBSR型端面驅動夾具，特别是在加工大型工件時。

當使用FFBH型端面驅動夾具時，可通過液壓實現動力驅動銷的補償，從而達到很高的跳動精度。

FFB/FFBH型端面驅動夾具的優點

1.  最大限度傳遞扭矩，從而實現較高的材料去除率；

2.  基準點位于工件中心，确保長度測量恒定；

3.  振動小，延長驅動裝置及切削刀具的使用壽命；

4.  跳動範圍：0.002-0.01 mm；

5.  尾架提供夾緊力；

6.  夾持點固定；

7.  補償動力驅動裝置可實現工件的理想夾緊；

8.  操作簡單。

FFB型端面驅動夾具（帶連接法蘭）

FFB型端面驅動夾具通過可調連接法蘭安裝于機床主軸頭上。

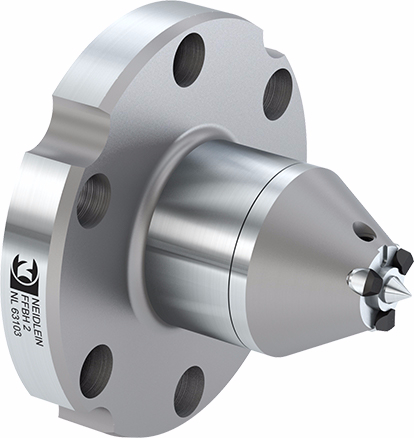

FFBH型端面驅動夾具（帶連接法蘭）

FFBH型端面驅動夾具通過可調連接法蘭安裝于機床主軸頭上。

技術參數

端面驅動夾具

可換附件

動力驅動銷

固定定心頂尖

安裝部件

調節法蘭

應用案例

磨削
