ZFE型連接法蘭           ZF型連接法蘭

      RF型連接法蘭                                      RH型連接法蘭

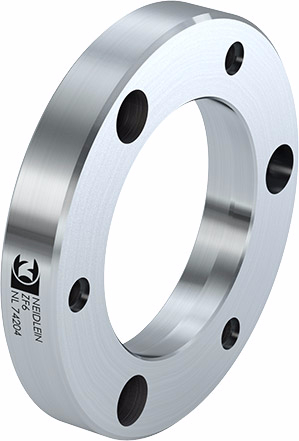

ZF型連接法蘭

根據DIN ISO 702-1（DIN 55028），ZF型連接法蘭适用于安裝FSB / FSP / FDNC型端面驅動夾具

ZE型連接法蘭用于将帶浮動定心頂尖的端面驅動夾具直接安裝于DIN ISO 702-1（DIN 55026）的機床主軸上。

我們的連接法蘭爲非硬化鋼材料，這有助于保護主軸頭部并提供更好的阻尼特性。

我們的連接法蘭都配有與機床主軸頭相配的安裝螺釘；

我們可根據客戶要求提供其他尺寸或特殊要求的連接法蘭；

我們可根據客戶要求提供硬化材料的連接法蘭。

ZF型連接法蘭（帶短錐結構）

技術參數

安裝部件

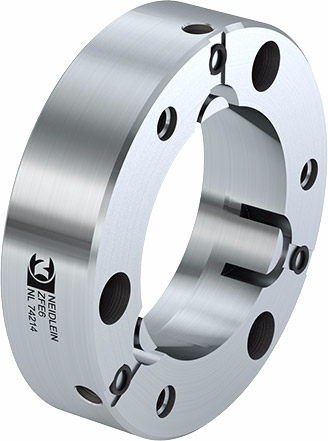

ZFE型連接法蘭（可調）

根據DIN ISO 702-1（DIN 55028），ZFE型連接法蘭适用于安裝帶RF型變徑套管的FFB / FFBH型端面驅動夾具。

ZFE型連接法蘭用于将FFB / FFBH型端面驅動夾具直接安裝于DIN ISO 702-1（DIN 55026）的機床主軸上，并對機床主軸進行微調。

我們的連接法蘭爲非硬化鋼材料，這有助于保護主軸頭部并提供更好的阻尼特性。

我們的連接法蘭都配有與機床主軸頭相配的安裝螺釘；

我們可根據客戶要求提供其他尺寸或特殊要求的連接法蘭；

我們可根據客戶要求提供硬化材料的連接法蘭。

ZFE型連接法蘭（帶短錐結構）

技術參數

安裝部件

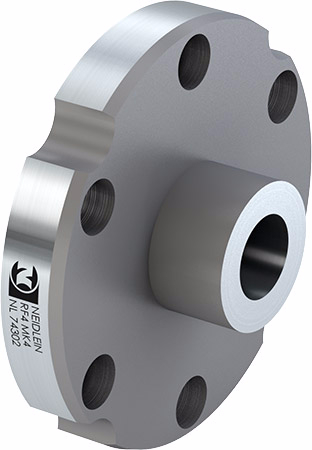

RF型變徑連接法蘭

用于安裝帶莫氏錐柄的夾緊工具

RF型連接法蘭用于直接安裝SB型端面驅動夾具，NDG型管狀端面驅動夾具型或其他帶有莫氏錐柄的各種頂尖。

我們的連接法蘭都配有與機床主軸頭相配的安裝螺釘；

我們可根據客戶要求提供其他尺寸或特殊要求的連接法蘭；

RF型變徑連接法蘭（帶莫氏錐）

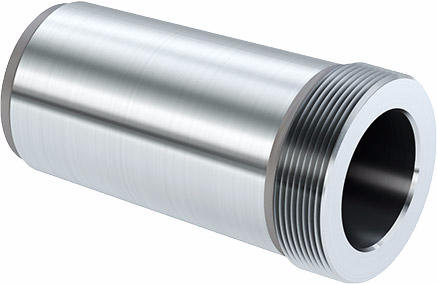

RH型變徑套

使用RH型變徑套用減少莫氏錐柄數量

RF型變徑套用于用于直接安裝SB型端面驅動夾具，NDG型管狀端面驅動夾具型或其他帶有莫氏錐柄的各種頂尖，并通過螺紋聯接完成拆裝。

我們可根據客戶要求提供其他尺寸或特殊要求的連接法蘭。

RH型變徑套（帶莫氏錐）

技術參數

安裝部件
