飛機制造工藝的保障-曲面支承的巧妙應用

發布時間：2014-01-22

浏覽次數：1372

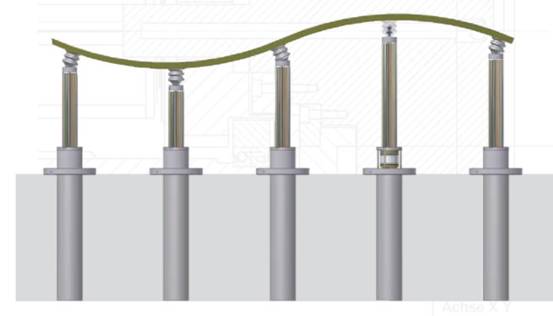

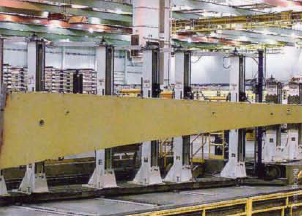

在航空制造、汽車車身部件制造和測量領域，常常需要對不規則表面提供高精度的支承，德國KOSTYRKA公司的柔性支承單元可以提供良好的解決方案（圖1）。圖1 用于曲面支承的柔性支承單元圖1中每個夾緊單元的支承杆的伸出長度在大範圍内自由調節，并借助于Kostyrka鎖緊套鎖緊。複雜曲面工件被安裝在支承杆上端的真空吸附裝置可靠夾持，夾具可以自行适應工件曲面，且不會使工件變形。	排氣孔4用來排出塑料套5和外殼構成的油腔中的空氣，油腔的密封通過密封圈2實現。此項技術被應用于機翼加工的夾持，如波音飛機就成功用于60米長的工件，适應曲面的變化，每個制成杆行程可達800mm。由于采用矩陣式、自适應機構，增加零件夾持點，且夾持力适當、可靠，最大限度地減小零件變形。圖3 UHF夾具用于波音飛機的機翼夾持，它可以可靠地支撐到工件的各個型面部位。

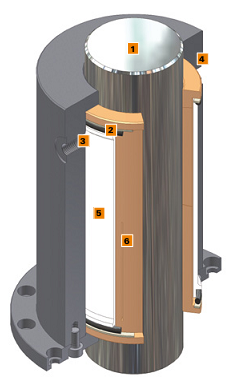

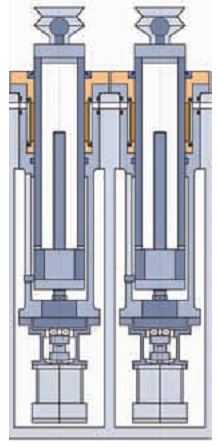

柔性支承單元的工作原理 圖2 鎖緊裝置的工作原理圖 1－被夾件， 2－密封圈， 3－進油孔， 4－排氣孔， 5－塑料套， 6－金屬彈性套。圖2是鎖緊裝置的工作原理圖。壓力油從進油孔3進入塑料套5和外殼構成的油腔，油壓作用在塑料套上，使塑料套産生徑向變形而收縮，進而将塑料套承受的油壓傳遞給金屬彈性套6，使金屬彈性套收縮而抱緊被夾件1（軸）。由于金屬彈性套6是徑向均勻收縮，可以實現很高的重複夾持精度。	具體到單個支承單元，其形式如圖：圖4采用電機＋滾珠絲杠驅動的柔性支承單元圖3是采用電機＋滾珠絲杠驅動的柔性支承單元，通過電機帶動滾珠絲杠驅動支承杆上下移動，支承杆運動的重複定位精度可達幾個μm。圖中二個柔性支承單元是串聯安裝的。當然，曲面支承單元不僅止适合機翼型面的夾持，如船用螺旋槳、薄壁鋼闆加工等諸多應用領域也在很好地發揮着功效，不斷爲客戶所認識。

上一篇：Kostyrka運動件鎖緊裝置

下一篇：銑刀的種類及選擇

返回列表
